一、 概述
隨著電力電子技術的迅速發展，在工業設備、民用設備上各種電力電子裝置的應用上日益廣泛，諧波所照成的危害日趨嚴重。它會給周邊的通信系統和周邊的系統帶來?yè)p害。諧波還會使電力元件附加損耗加大，設備過熱；含有電容器的設備受影響最為嚴重，甚至可能導致設備損壞以及電容器爆炸等事故；對供電線路產生了附加損耗。由于集膚效應和鄰近效應，使線路電阻隨頻率增加而提高，造成電能的浪費；由于中性線正常時流過電流很小，故其導線較細，當大量的三次諧波流過中性線時，會使導線過熱，損害絕緣，引起短路甚至火災。諧波導致繼電保護拒動或誤動，電器測量?jī)x表計量不準確，精密電子設備會被嚴重干擾甚至燒毀；在通信系統中，諧波還會對臨近的通訊系統產生干擾，輕則產生噪聲，降低通信質量，計算機無法正常工作，重則導致信息丟失，使系統崩潰。
在日常用電場合，20次以上的諧波電量能夠影響到數據通訊、監控網絡及精確計量。會對鄰近的通信系統產生干擾，輕者產生噪聲，降低通信質量，重者導致信息丟失，使通信系統無法正常工作現象。隨著辦公建筑中集中大量使用電子設備，產生大量的諧波進入供電網絡，嚴重影響我們生活及工作所用設備。
二、 功能描述
1. 吸收頻段寬
能針對電網中 1KHZ～30MHZ 的諧波量進行主動吸收治理。自動消除對用電設備產生隨機高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾。
2. 高可靠性
裝置無源并聯在電路中，導軌安裝，將諧波消除在發生源。隨時跟蹤電壓波形，對發生 畸變的波形進行矯正。
3. 保障設備運行裝置本身不耗電，而且采用諧波保護減少了儀器設備的故障率和機器誤操作，全面克服了由于諧波污染導致用電裝置電能利用效率降低，故障率高的問題，保障了設備的安全運行。
4. 采用先進的制造工藝和超微晶合金材料，經久耐用，安全可靠。結構設計合理，接線簡單，安裝調試方便。
三、技術性能與參數
額定電壓
AC220、AC380、AC690±20%
工作頻率
50 / 60Hz
最大脈沖電流值
15KA
最大工作電壓（相電壓）
250V
最大峰值電壓（相電壓）
700V
鉗位電壓值
對于 3000V 的脈沖電壓，可限制 410V 以下
抗浪涌電流
對于 3000V 的脈沖電壓，脈沖電流不超過 1000A
海拔高度
≤1500 米
防護等級
IP44
電路連接方式
角接、星接
絕緣電阻
>20MΩ
耐壓/接觸點容量
導電部分與外殼間承受 2500VAC，時間 0.2 秒，無擊穿和閃絡現象/150A
濾波性能
吸收頻率
1KHZ～30MHZ
泄露電流
1.2mA
外部環境
溫度范圍
-10℃～45℃
存貯溫度
-40℃～60℃
相對溫度
<90%
工作環境
無爆炸無腐蝕性氣體導電塵埃，無細菌，無震蕩，無沖擊源，海拔3500m以下
電磁兼容性測試
震蕩波抗擾度
IEC60225-22-4
靜電放電抗擾度
射頻電磁輻射抗擾度
電快速瞬變脈沖群抗擾度
電源
功耗
小于 1.0 W
發熱
小于40℃（外部環境25℃)
外部接口
端子/外殼
耐高溫100℃/鑄鋁
維護方式
免維護
使用壽命
15 年以上
接線方式
接線端子連接
重量
2.0kg

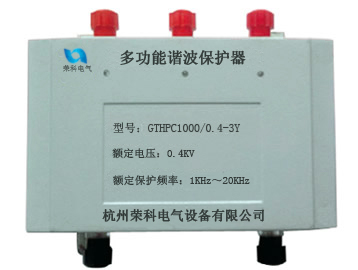

四、GTHPC諧波保護裝置常用型號：
|
常用型號 |
電壓（V） |
外形尺寸 |
安裝方式 |
保護頻率 |
|
GTHPC1000-D |
220 |
130*110*55 |
35mm 導軌 |
1KHZ～30MHZ |
|
GTHPC1000 -S |
380 |
130*110*55 |
35mm 導軌 |
1KHZ～30MHZ |
