概  述
GTGC-VQC型高壓無功電壓綜合控制裝置是以電網電壓、無功功率和功率因數為判據，采用更具人性化的模糊控制技術，自動進行分級，投入最佳補償容量的電容器組，實現無功功率及有載調壓變壓器分接頭的自動調節，達到節能降損、提高輸配電系統的輸送容量、運行效率和經濟效益和保障電能質量的目的。
該綜合控制裝置適用于6KV~10KV變電站，可對1~2臺有載調壓變壓器、1~8組電容器或電抗器組實現電壓無功綜合控制，適應變電站的各種運行方式。

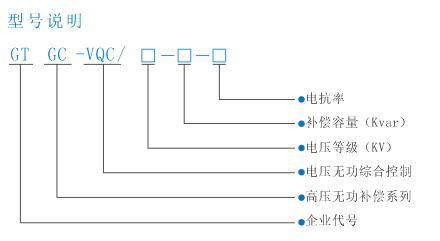

工作原理與結構特點
由于多種原因，通過調節電壓和無功功率，要使系統最終處于電壓無功九區圖中的第九區的目標，必須增加變壓器檔位和電容器路數，容量相對減少，且需快速響應及頻繁動作，其代價是高昂的。而在用模糊控制理論重新定義的軟件編程模型圖中，用模糊控制理論則成功解決了系統處于臨界帶（M）或模糊區的控制技術難題。
當系統處于M區時，計算機進入模糊控制程序，控制出口動作函數為：Y=F(X1，X2，...Xn)
其中，Y為是否動作或某一出口及電氣動作的目標，X1，X2，...Xn分別為現場狀況配置因子、受電情況、時間區段和用戶對動作次數的限制等。
應用模糊控制理論完成軟件設計，在保證電壓合格率優先的條件下，以無功優化方案實現無功補償。在系統處于臨界時盡量減少一次設備的動作，振蕩現象唄抑制。大大提高了設備的可靠性。軟件設計采用多級“巡警”互督，重要參數由高級“巡警”軟件檢查并受下級的校驗和監督。同理，下級“督察”檢索數據也受上級審核，以便及時修正和校正，從而避免了強干擾、程序飛車等外來因數對數據的干擾。重要數據存取采用“黑匣子”。分接開關防滑檔及上限、下限限位使用獨立模塊，大大提高了控制的準確性。

控制方案
更具控制模型圖，控制方案如下：
1區：電壓偏高，無功過補；切電容，無電容可切則降一檔。
2區：電壓偏高，無功正常；降一檔，若檔位到下限則切電容。
3區：電壓偏高，無功欠補；降一檔，若檔位到下限則切電容。
4區：電壓正常，無功欠補；先預計投電容后是否過壓，不過壓則投電容。
5區：電壓偏低，無功欠補；投電容，如無電容可投，則升一檔。
6區：電壓偏低，無功正常；升一檔，若檔位到上限則切電容。
7區：電壓偏低，無功過補；升一檔，若檔位到上限則切電容。
8區：電壓正常，無功過補；先預計切電容是否會欠壓，若欠壓則暫不切。
9區：電壓正常，無功正常；不動作。
計算機除了按控制方案作出動作準備外，還要檢查所整定的系統穩定延時和動作間隔時間條件是否滿足后才會發出動作指令。

基本技術參數
額定電壓：6KV，10KV
交流電壓取樣：100V（二次線電壓）
交流電流取樣：0~5A(若PT取10KV側二次A、C線電壓時，CT應取B相電流)
電壓整定值：6KV~6.6KV、10KV~11KV可調
電流互感器變化：200~5000/5A可調
動作間隔時間:1~6min可調
動作需系統穩定時間：2~10min可調
功率因數整定：0.88~0.99可調
正常工作溫度;-5℃~+50℃，相對濕度＜85%，海拔2000m
測量精度：電壓0.5級，電流1級，功率因數0.5級，無功功率2級；
抗干擾能力：符合DL/672-1999標準4.7.2節的要求
絕緣電阻和絕緣強度符合DL/672-1999標準第5.4和5.5節的要求

技術特征
電壓自動調節：按電壓質量要求自動調節有載調壓變壓器和電容器，電抗器組，使母線電壓始終處于規定范圍。
無功自動補償：根據電壓優先原則，依無功大小自動調節投切電容器組，使系統始終不過壓、不過補、無功損耗處于最小狀態。
記錄檢測功能：可自動或隨時調出檢測數據、運行記錄、電壓合格率統計表等（需選配）。
智能控制功能：在自動發出各種動作控制指令之前，首先探詢動作后可能出現的所有超限值，減少動作次數。
遠程通訊功能：遙信、遙測、遙控、遙調（選配），完全適應變電站自動化要求。
異常報警鎖閉：當變電站出現母線接地、瓦斯報警、零序電壓保護動作、過負荷、跳閘、電容器及變壓器控制回路拒動、裝置自檢發現故障和失電等現象時，發出聲光報警，顯示故障部位并鎖閉出口。
安全防護功能：A、有可靠的防止有載調壓開關發生連調（滑檔）及檔位越限措施；B、兩臺并列運行的主調壓分接開關型號或本身檔位位數不同時，盡可能使兩者輸出電壓的差值最小；C、兩臺并列運行的變壓器阻抗電壓或電壓開光型號不同時，盡量減小兩者輸出電壓的差值，避免設備年久失修，阻抗電壓匹配不適等原因引起的主變之間環流過大，有線電壓降補償設備，最多按一檔補償；D、當變壓器的負荷超過額定值的1.1倍時，閉鎖升降且報警；E、當兩臺變壓器同步調壓時，若其一因故不能動作，另一臺若已動作則退回原位。
模糊控制技術：當系統處于電壓合格范圍的高端且在某特定環境時如何實施綜控原則是該系列產品設計的難點。由現場諸多因素，如配置環境、受電情況、動作時間、用戶對動作次數的限制等而引起頻繁動作是用戶最為擔憂的。模糊控制正是考慮了以上諸多因素而使這一“盲區”得到合理解決。
