應用及危害
主要適用于含有少量諧波，負荷變化較快的系統中，一般情況下，在這種系統中，單純投切電容器組的無功補償裝置是不能直接使用的，如果這樣，危害有如下三方面：一、并聯電容器組對諧波的放大，電容器組與電網形成并聯諧振使諧波放大，以致于電壓及電流的畸變更為嚴重；二、諧波對并聯電容器的直接影響，諧波電流疊加在電容器的基波電流上，使電容器的電流有效值增大，溫升增大，會降低電容器的使用壽命或損壞電容器：三、難以跟蹤快速變化的負載，容易引起過補和欠補，導致電網電壓波動。針對于此，在諧波含量小于30%的系統中，無功補償裝置應該串接調諧電抗器，使此回路中的諧振頻率調諧低于最低次諧波，使其在工頻呈電容性，改善功率因數，在諧振頻率時呈現感性，防止諧波放大，我們的調諧型GTCF系列是您最佳的選擇。
廣泛應用于電力、冶金、鐵道、軍工、石油、機械、化工港口、輕工、建材、礦工、造紙、造船等配電系統中，要求動態無功補償且同時需要抑制或治理諧波的場合；尤其適用于諧波，負荷較大且變化的工況。

作  用
有效支援系統電壓，確保系統正常運行
保障功率因數達標，避免罰款，同時有效提高利用率
有效抑制或治理諧波
降損節能

特  點
零電流投切先進的大功率晶閘管電流多零點投切技術，實現零電流投入、零電流切除，無涌流，無沖擊。
快速動態響應快速跟蹤系統負荷無功變化，實時動態響應投切，系統響應時間≤20ms。智能化配置智能監控終端，將動態無功補償濾波成套裝置與配電自動化系統有機結合起來，實現瞬間投切控制，相關電能質量、配電參數的現在在線監控及遠方遙測、遙信、遙控，同時具備過流、過壓、欠壓、三相不平衡、溫度超限等多種數字化保護功能。

適用環境參數
1.運行環境溫度-20℃＋45℃
2．25℃時，相對溫度不超過90%
3.海拔高度不超過2000米
4．無劇烈這震動和沖擊
5.無導電及爆炸性塵埃、無腐蝕性氣體

主要技術指標
1.額定電壓：400V（特殊要求可制定）
2.動態響應時間：≤20ms
3.額定測量電壓：400V/100V
4.額定測量電流：5A
5.諧波測量范圍：1-31次
6.精度：電壓、電流0.5級
7.功率：1.5級
8.基波無功補償：功率因數可達到0.9-0.98以上
9.諧波濾除率：5次諧波的濾除≥50%
10.穩定電壓范圍 ：滿足GB12326-90的要求。△U≤＋2%
11.整機共耗：≤1%裝置容量
12.防護等級：IP31，戶外使用防護等級IP33（特殊要求可制定）
13.安裝與施工：按照一般電力配電柜的要求安裝與施工

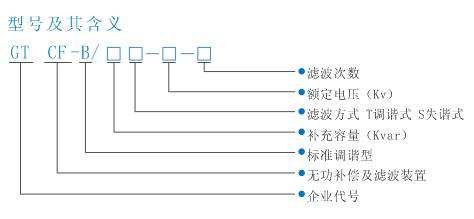

標準系列

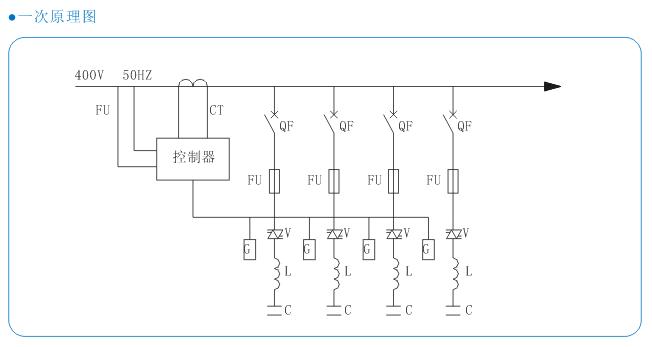

投切開關技術特點
投切開關：
采用先進的大功率晶閘管電流過零點投切技術，在10ms內完成投切，實現零電流切除，確保無涌流，無沖擊，運行更加穩定、安全、可靠。晶閘管采用德國西門康公司生產線生產的反并聯可控硅全壓接模塊，按照動補濾波器的特殊技術要求加工制造。
主要技術特點：
工作頻率高（可吸收1KHz以上高次諧波）
Dv/dt≥1000V/us
Du/dt≥500A/us

快速跟蹤補償：快速跟蹤系統無功變化，實現動態響應投切，裝置總動態響應時間≤10ms
10ms內實現信號數據的采集、計算和控制輸出
10ms內實現L-G濾波器投功響應
低功耗，選用德國西門康公司低功耗器件，模塊熱阻低于同類平板型器件
絕緣性好
配置智能型數字驅動、保護模塊

智能監控終端技術特點
智能監控終端設計為相對獨立的控制與檢測保護兩個功能模塊，將動態無功補償濾波成套裝置與配電自動化系統有機結合起來，實現瞬時投切控制，相關電能質量、配電參數的現場在線監控及遠方遙測、遙信、遙控，同時具備過壓、欠壓、三相不平衡、溫度等多種數字化保護功能。
智能瞬時投功控制-采用前饋式信號采集，以負載的實時無功功率為投功物理量，應用瞬時無功控制理論及網壓支持算法，在10ms內完成信號數據采集、計算及控制輸出。
在線電能質量檢測采用高速信號處理器DSP作為CPU，運算速度可達2000萬次／秒， FFT（傅立葉變換）算法精確檢測計算各項參婁(電壓、電流功率因數、用功功率、無功功率、有功電度、無功電度、頻率、1-31次諧波)；可儲存記錄整點數據、累計數據及各種事件，數據儲存時間60天以上；配置多種通訊規約，通過遙測、遙信、遙控實現遠方在線檢測、瀏覽和設置。
數字保護-過壓欠壓保護、溫度控制保護、斷電保護、缺相保護、不平衡保護、過流及短路保護等多種數字化保護。

L-C濾波器組
動態濾波器采用帶通、高通組合式結構
電容器采用電容器專業廠制造的真空浸。阻燃、防爆、自愈、濾波電容器，基波電流與諧波電流比大于1:2:5
濾波電抗器采用鐵芯閉合磁路結構，不會生產射頻干擾，Q值≥50

優異的機構工藝性能
獨立風道散熱系統使得晶閘管的使用效率，整體散熱效果好。
結構簡單、緊湊、安裝及維護方便。
機柜整體具有足夠的強度與剛性，充分保證滿足承受負重及負荷電磁力，同時可實現整體吊裝。
充分的防護措施，所有導電體均有充分的絕緣與防護措施，針對戶外工況非標設計，充分考慮環境溫度、電氣條件、以及戶外的凝露、腐蝕、灰塵、蚊蟲吸附等工況。
全面的安全保護設計：
a) 集成多種保護功能：過壓欠壓保護、溫度控制保護、短點保護、缺相保護、不平衡保護、過流及短路保護等。
b) 充分的安全防護措施，所有電纜均采用高溫阻燃型。
電子電路：硬件設計先進，選用工業級表面貼元件、結構緊湊可靠性高，充分的電磁兼容防護措施，達到最高級級別指標，靜電8000V,浪涌2000V，瞬間脈沖群：4000V，可使用于高諧波現場，抗干擾能力強。
功耗≤1%裝置容量。
